久久国产亚洲高清观看5388|欧美成人在线全部免费观看|日本强伦姧人妻一区二区|欧美中日韩视频中字

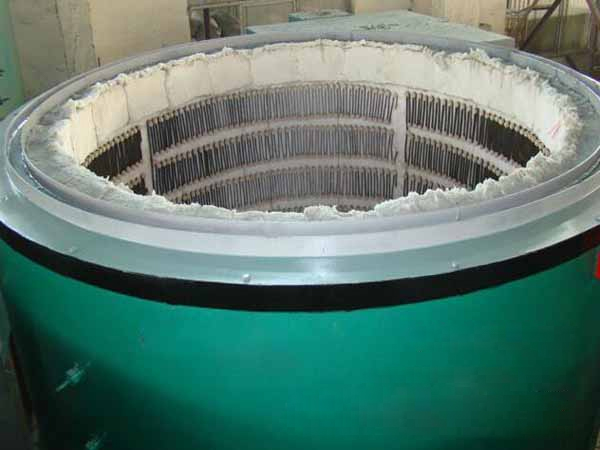

井式電阻爐氣體滲氮工藝操作介紹

豫備處置確定準(zhǔn)繩：

1、一般布局鋼件用調(diào)質(zhì)處置，低溫回火溫度應(yīng)比滲氮溫度高20~40ºC，保溫時(shí)間不宜太長(zhǎng)

2、對(duì)打擊韌度值請(qǐng)求低的整機(jī)，可采納正火，但正火冷卻速率要快，斷面尺寸較大的整機(jī)不得用正火

3、38CrMoAl鋼應(yīng)采納調(diào)質(zhì)，不然滲層中易呈現(xiàn)針狀氮化物，工、模具鋼滲氮前，須經(jīng)淬火、回火處置，不得用退火

4、對(duì)頎長(zhǎng)、薄壁、復(fù)雜和緊密的整機(jī)，滲氮前須進(jìn)行一次或?qū)掖稳��?yīng)力處置，去應(yīng)力溫度一般低于調(diào)質(zhì)回火溫度，高于滲氮溫度，如處置后變形超差，進(jìn)行改正后再次按原工藝去應(yīng)力一次，直至變形量徹底及格為止 籌備事情：

1、裝備籌備

1）滲氮前對(duì)控溫儀表、液氨瓶、流量計(jì)、氨分化測(cè)定儀、各類管路體系做周全查抄，包管裝備的畸形運(yùn)轉(zhuǎn)和使用，爐內(nèi)溫差應(yīng)小于10ºC

2）枯燥劑經(jīng)常使用氧化鈣、氯化鈣等，經(jīng)常使用焙燒過(guò)的氧化鈣，如生效應(yīng)調(diào)換或烘干

3）滲氮介質(zhì)用水的體積分?jǐn)?shù)小于0.2%的液氨為宜

4）按照井式氮化爐的形狀、尺寸、品質(zhì)和技能請(qǐng)求，籌備好吊具，使用前應(yīng)當(dāng)真查抄是否齊備靠得住，并洗濯清潔

2．整機(jī)的籌備

1）井式滲氮爐的概況粗拙度Ra1.6μm如下，概況不得有拉毛，碰傷及生銹等缺點(diǎn)，不能實(shí)時(shí)處置的整機(jī)須涂油庇護(hù)，以避免生銹

2）易畸變的整機(jī)，應(yīng)展望畸變量，并做好記實(shí)

3）試樣的材質(zhì)及事后熱處置均與整機(jī)雷同，試樣尺寸為ф（20~30）妹妹×(6~10)妹妹，試樣3~5件，并編號(hào)放在有代表性的分歧地位

4）當(dāng)真洗濯整機(jī)，吊裝入爐時(shí)，再用干凈汽油擦凈，以包管整機(jī)的干凈度

5）將洗濯清潔的整機(jī)裝入滲氮爐中，對(duì)付易變形的頎長(zhǎng)桿件必需垂直懸掛，間距要平均，不要堵排氣孔，整機(jī)不得超越有用加熱區(qū)的范疇 工藝范例簡(jiǎn)直定：

1．滲氮溫度

1）經(jīng)常使用500~530ºC，能包管氮化物有較大的彌散度，硬度最高 2）隨滲氮溫度降低，滲層深度增長(zhǎng)，而硬度明顯低落，大于550ºC滲氮，大都鋼種的最高硬度低于1000HV 3）用兩階段或三階段滲氮時(shí)，第二階段的溫度常低于560ºC

2．滲氮時(shí)間

1）滲氮層隨滲氮時(shí)間耽誤而增厚。早期增加率大，今后漸趨遲鈍，遵守拋物線紀(jì)律，一般滲速在0.01妹妹/h左右 2）隨保溫時(shí)間耽誤，氮化物匯集長(zhǎng)大，硬度降低。溫度越高，時(shí)間越長(zhǎng)，長(zhǎng)大越鋒利 3．氨分化率 1）氨分化率節(jié)制在25%~40%較好，活性氮原子至多，整機(jī)概況大量吸取氮

2）氨分化率跨越60%，氛圍中氫的體積分?jǐn)?shù)達(dá)52%，發(fā)生脫氮感化，大量氮份子和氫份子停滯于整機(jī)概況，使氮原子不被吸取，滲層減薄

3）一階段或二階段滲氮，強(qiáng)滲氨分化率分18%~30%，分散時(shí)氨分化率為40%~60%較抱負(fù)

滲氮操縱：

1．升溫：升溫前應(yīng)通氨排氣，氨氣流量是畸形使用流量的2倍以上，對(duì)變形請(qǐng)求嚴(yán)酷的，采納門(mén)路升溫，在200~250ºC、400~450ºC各保溫1~2h，也能夠使升溫速率小于50ºC/h，在靠近保溫時(shí)間時(shí)，應(yīng)加大氨量，使分化率節(jié)制在工藝請(qǐng)求上限

2．排氣：一般邊升溫邊排氣，在150~200ºC內(nèi)排空，在排氣進(jìn)程中可以用pH試紙（試紙用水浸潤(rùn)，遇氨氣變藍(lán)色）或玻璃棒（玻璃棒沾鹽遇氨氣有白煙排擠）法子查抄爐罐及管道密封環(huán)境 排氣階段，不竭通入氨氣，使?fàn)t氣壓力到達(dá)200~400Pa，因?yàn)榘睔庖兹苡谒�，所以測(cè)定氨分化率的U形管中凡是裝入油。在滲氮罐中，氛圍不清作，不能點(diǎn)燃排氣管，在升溫階段氨分化率可達(dá)70%，爐氣中氨的體積分?jǐn)?shù)大于95%時(shí)，可削減氨流量，并連結(jié)爐內(nèi)正壓

3．保溫：當(dāng)溫度到達(dá)工藝劃定溫度后，調(diào)理氨流量，使氨分化率節(jié)制在18%~35%，并起頭計(jì)較保溫時(shí)間，這時(shí)候爐壓在200~600Pa，在滲氮進(jìn)程中，采納調(diào)理氨流量的法子來(lái)節(jié)制氨分化率，一般每隔15~30min測(cè)一次氨分化率，在保溫進(jìn)程中，爐溫上下毛病應(yīng)小于5ºC，在靠近保溫竣事時(shí)，應(yīng)從取樣孔中掏出試樣，進(jìn)行需要的闡發(fā)

4．脫氮冷卻：在滲氮全部階段竣事后，封閉排氣閥門(mén)，削減氨流量，保溫2h，使氨分化率大于70%，使整機(jī)概況氮濃度低落，削減概況脆性。爾后停電降溫，繼承向爐內(nèi)通入少許氨氣，使?fàn)t子連結(jié)正壓，爐溫降至150ºC如下可遏制供氨出爐，整機(jī)出爐應(yīng)防止碰撞
